麻豆视频APP在线下载哪部分起到有效防渗的主要影响因
基于对膨润土的结构特性及其防渗技术研究，麻豆视频网址在线观看认为影响膨润土有效防渗的主要因素包括：①保证膨润土充分吸水膨胀，由于蒙脱石的离子交换特性，环境中有些盐离子、有机大分子、酸、碱离子等会在蒙脱石层间发生离子交换，从而给膨润土膨胀带来影响，导致膨润土的膨胀性能变差而丧失防渗性能；②形成均匀致密防渗片层结构，通常致密防渗层需要在0.5～0.8cm，且厚度均匀，防止厚度不足而使液体通过，防渗层颗粒间应保持紧密排布，不留有缝隙；③保持防渗层压覆力，通过压覆力将膨润土限定在有效空间内，空间过大时颗粒松散流失会导致防渗失效；④材料具有较好的柔韧性，在边坡和不平处施工具备良好的延展性。

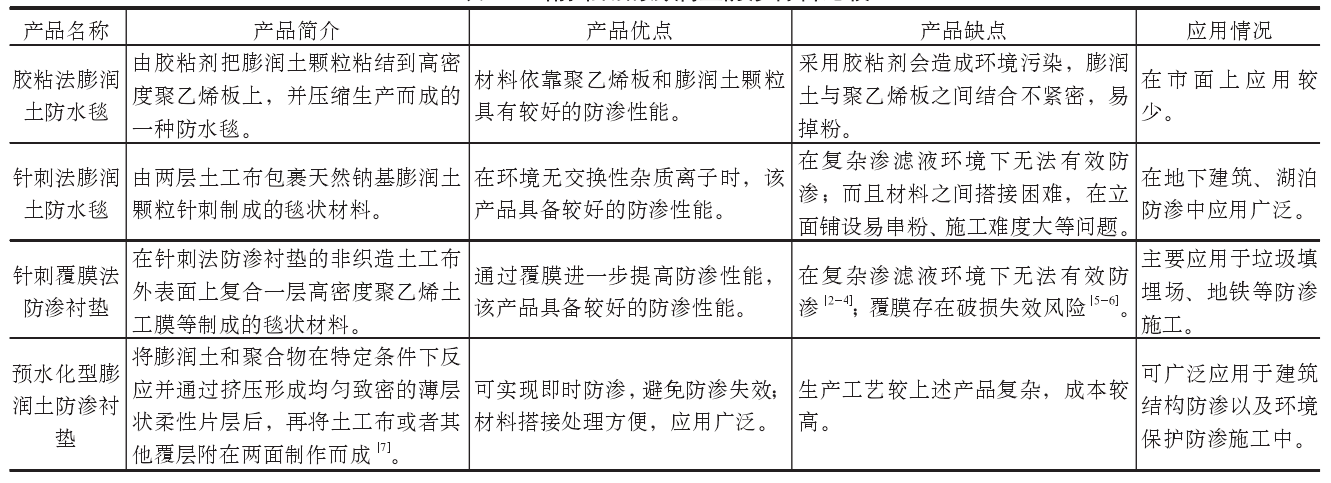

预水化型膨润土防渗材料的制备工艺如下：首先将优选的膨润土，加入一定比例的水，聚合物单体在交联剂和引发剂等作用下，通过挤压、捏和形成致密、均匀的团块；然后通过设备挤出成型一定厚度的防水片层；最后在防水片层上下覆膜后形成最终产品。在上述材料制备过程中，膨润土原料的膨胀性能、交联剂、引发剂的选择及其用量，水的用量、反应温度、反应时间、捏和以及挤出方式、片层厚度等均对产品的性能有影响。
根据实验室和试验研究表明，其最佳工艺条件为：膨润土的膨胀指数必须≥20mL/2g；水分量占膨润土质量的30%～35%，部分水分随聚合物单体、交联剂和引发剂加入；聚合物单体的用量为膨润土质量的6%～10%，交联剂、引发剂用量分别为聚合物单体用量的3%～5%，温度控制在40～50℃，真空捏和反应需要持续进行10～30min，最后通过平板或圆环基础设备进行挤出厚度为0.5～0.8mm的片层，上下覆膜得到最终产品。
同类文章排行
- 复合国内精品久久久久久久影视麻豆膜防渗工程的质量控制与改进探析
- 复合国内精品久久久久久久影视麻豆膜焊接工艺及焊缝质量检测技术
- 国内精品久久久久久久影视麻豆膜缺陷对土石坝渗流影响及安全性评价
- 防渗型复合国内精品久久久久久久影视麻豆膜在疏浚环保中怎样不被风浪破坏？
- 复合型国内精品久久久久久久影视麻豆膜在水利工程中的应用及铺设注意事项
- 关于鱼塘防渗膜施工方法有哪些您了解吗
- 国内精品久久久久久久影视麻豆布都有哪些性能要求？
- 渠道国内精品久久久久久久影视麻豆膜焊缝检测及采购和保存的质量控制要点
- 什么是国内精品久久久久久久影视麻豆膜？国内精品久久久久久久影视麻豆膜有哪些材料？
- 国内精品久久久久久久影视麻豆织物铺设接缝时应采用缝合和热粘接方式
最新资讯文章
- 复合国内精品久久久久久久影视麻豆膜施工前，这 3 大质量关卡必须过
- 从阻隔渗透到抗老化，复合国内精品久久久久久久影视麻豆膜如何破解复杂环境施工难题？
- 国内精品久久久久久久影视麻豆膜铺设的隐藏技巧：如何避免90%的漏水隐患？
- 基层处理+防渗毯铺设：打造顶级防渗效果的秘诀！
- 垂直 vs 水平！水池防渗方案终极对决，答案让人大跌眼镜
- 麻豆视频APP在线下载施工前必看：基层检查、环境评估、材料准备攻略！
- 会呼吸的防水材料！麻豆视频APP在线下载的智能自修复机制大揭秘
- HDPE如何攻占高端制造市场？
- HDPE国内精品久久久久久久影视麻豆膜：化工、石化、油田领域的“全能防护盾”
- 暴雨季施工必备：高温环境防渗膜焊接安全操作手
首页
电话
QQ
联系
